Six station Highvitessemachine à enrouler à l'aiguilleJyn6220
Gamme d'utilisation
Machine d'enroulement à aiguille à grande vitesse de la station. Avec Contrôle de l'axe D double Z et Sytem de contrôle de Delta PLC. Principalement utilisé pour divers types de stator à moteur blush qui ont beaucoup de tours d'enroulement pour l'enroulement de l'aiguille. Tels que le moteur AC monophasé, le moteur de la machine à laver et différents types de moteurs de ventilateur.

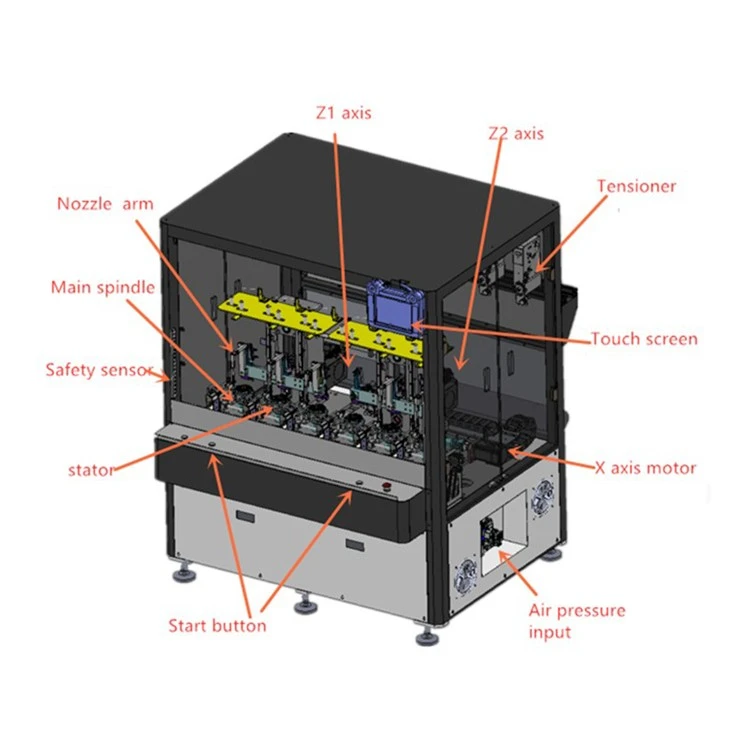

Fonction principale
- Contrôle à double axe Z, totalement 10 sets servomoteur.
-Myle d'essai: enroulement de la buse automatique par le servomoteur entraîné, avec buse haut / bas, avant / dos et mouvement gauche / droit; Le noyau de fer tourne vers l'enroulement, l'enveloppement de fil automatique, la coupe / serrage de fil automatique.
-Les fil de précision traversant la buse à gauche / à droite, la position de la buse et chaque étape sont programmables.
-Operator n'a besoin que de faire la charge en fer / déchargement. D'autres sont finis par la machine. Ainsi, un opérateur pourrait gérer au moins 3 à 5 machines.
- La fabrication avec la conception et le produit standard peuvent être modifiés facilement, seulement besoin de changer de programme de luminaire et d'enroulement pour différentes hauteurs de fer et différents nombres de pôles.
- Capteur de la zone de sécurité pour protéger l'opérateur lorsque la machine fonctionne.
-Conde à vitesse haute, selon la hauteur de la pile du stator, la vitesse d'enroulement maximale peut atteindre 1200 tr / min
Spécifications techniques
|
Station d'enroulement |
6 |
|
Axe de contrôle |
10 |
|
Système de contrôle |
Delta plc |
|
Servomoteur |
Delta |
|
Largeur de mouvement 3D |
X inférieur ou égal à 200 mm, y inférieur ou égal à 200 mm, z inférieur ou égal à 200 mm |
|
Max stator noyau od |
130 mm |
|
Min Stator Core ID |
6 mm |
|
Hauteur du stator max |
130 mm (peut être personnalisé à 150) |
|
Plage de tailles de fil |
0,1-0,7 mm |
|
Vitesse d'enroulement |
0-1200 tr / min |
|
Alimentation électrique |
AC380V (± 5%), 50Hz |
|
Source aérienne |
0,5-0,6 MPa |
|
Poids net |
1000 kg |
|
Diamètre de la machine |
1200 mm (l) * 1400 mm (w) * 1800 mm (h) |
Lien vidéo de travail à la machine
